Ostatnie uaktualnienie
1 października 2004 r.

Ćwiczenia pomiarowe wyko- nywane są w ramach przed- miotu "Inżynieria komunika- cyjna" na sem. 3 studiów dziennych oraz na sem. 5 studiów wieczorowych i zaocznych.
Celem ćwiczenia jest zapo- znanie studentów z meto- dyką pomiarów z zakresu inżynierii komunikacyjnej, wyrobienie praktycznych umiejętności zbierania danych oraz interpretacji i prezentacji wyników własnych badań.

TEMAT
Pomiar natężenia ruchu pojazdów w wybranym przekroju drogowym z podziałem na 5 typów pojazdów: osobowe, dostawcze, ciężarowe, autobusy i pociągi w przedziałach czasowych 5 min. Czas pomiaru - 1 godzina.

ZAKRES
Wykonać szkic oznakowania poziomego ulicy na odcinku między najbliższymi większymi skrzyżowaniami (oznaczenie pasów ruchu, linii stopu) wraz z organizacją ruchu (oznakowanie pionowe).
Nanieść na szkic położenie przystanków komunikacji zbiorowej.
Wykonać godzinne pomiary natężenia ruchu w podanym przekroju z podziałem na 5 kategorii pojazdów.
Wykonać zestawienie tabelaryczne i graficzne uzyskanych wyników

FORMA ZALICZENIA
Sprawozdanie pisemne. Ustna prezentacja w grupie (ok. 5 min).
Zalecane zachowanie wyników w pliku Excel.

WSKAZÓWKI
Natężenie ruchu pojazdów jest to ilość pojazdów przejeżdżających w jednym kierunku przez przekrój drogi lub ulicy w określonej jednostce czasu. Wartości natężeń podajemy jako całkowitą ilość wszystkich pojazdów oraz procentowy udział poszczególnych typów pojazdów.
Typy pojazdów:

osobowe
dostawcze
ciężarowe
autobusy
pociągi

Do pomiarów najlepiej wybrać miejsce i ulokować się tak, aby nie zakłócać ruchu pieszych oraz nie zwracać na siebie uwagi kierowców.
Ilości przejeżdżających pojazdów należy zapisywać w tabeli załączonego formularza.

Wyniki natężeń ruchu pojazdów najlepiej przedstawić jako całkowitą ilość pojazdów z procentowym rozbiciem na typy pojazdów.
Dane z 5-minutowych pomiarów mogą posłużyć do analizy zmian natężenia ruchu w ciągu godziny pomiarowej.

PRZYKŁADY

Przykład 1
Pomiar został wykonany na Trasie Łazienkowskiej w przekroju tunelu przy GUS-ie w dniu 23 października 2000 r. w godz. 12:30 - 13:30.
Wykonano szkic skrzyżowania oraz tabelaryczne zestawienia wyników.

Tabela zestawień natężeń ruchu pojazdów na Trasie Toruńskiej.

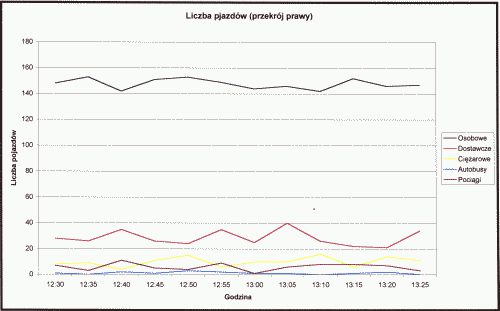

Z danych 5-minutowych utworzono wykresy zmian natężenia ruchu pojazdów.

Dane zebrali: P. Poneta, T. Skwierczyński.
