Warunki projektowania nowych dróg i modernizowania istniejących określa rozporządzenie Ministra Transportu i Gospodarki Morskiej (D.U. Nr 43/1999)



Szerokość pasa ruchu na drodze [m]



klasa drogi	GP	G	Z
poza terenem zabudowy	3,50	3,00-3,50	2,75-3,00
na terenie zabudowy * przy przebudowie lub remoncie ** przy uspokajaniu ruchu	3,50 3,50-3,25*	3,50 3,50-3,25* 3,25-3,00**	3,50 3,50-3,25* 3,25-3,00**

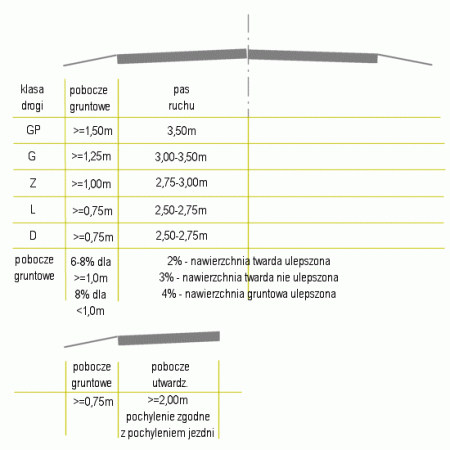

Jezdnia i pobocza na odcinku prostym





Wartości promieni łuków kołowych w planie [m] i pochylenia poprzeczne jezdni



prędkość	jak na prostej	2-2,5%	3%	4%	5%	6%	7%
70	>=1000	>=800	600	400	300	250	<=200
60	>=600	>=500	350	250	200	150	<=125
50	>=450	>=350	250	175	125	100	<=80

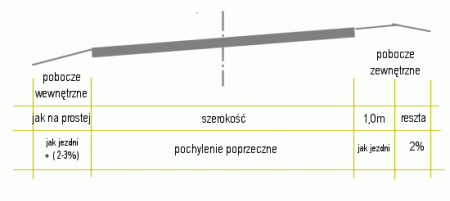

Jezdnia i pobocza na łuku poziomym

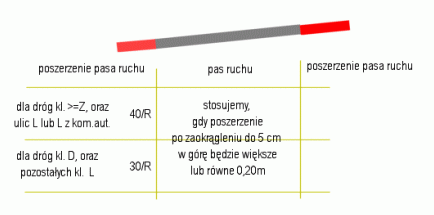

Poszerzenie pasa ruchu na łuku



klasa drogi	Z i wyższe, L*	D, L**
poszerzenie [m]	40/R	30/R

* na ulicy klasy L na obszarze przemysłowo-handlowym lub z komunikacją zbiorową autobusową
** na pozostałych drogach klasy L
- wynik zaokrąglać do 5 cm w górę
- nie stosować poszerzenia, gdy mniejsze od 0,20 m
- na łuku o promieniu mniejszym lub równym 25 m poszerzenia określa się dla każdego pasa oddzielnie







W kwestiach nie objętych Rozporządzeniem... można stosować zalecenia Wytycznych projektowania dróg III, IV i V klasy technicznej. GDDP 1995





O nawierzchni (w przygotowaniu)

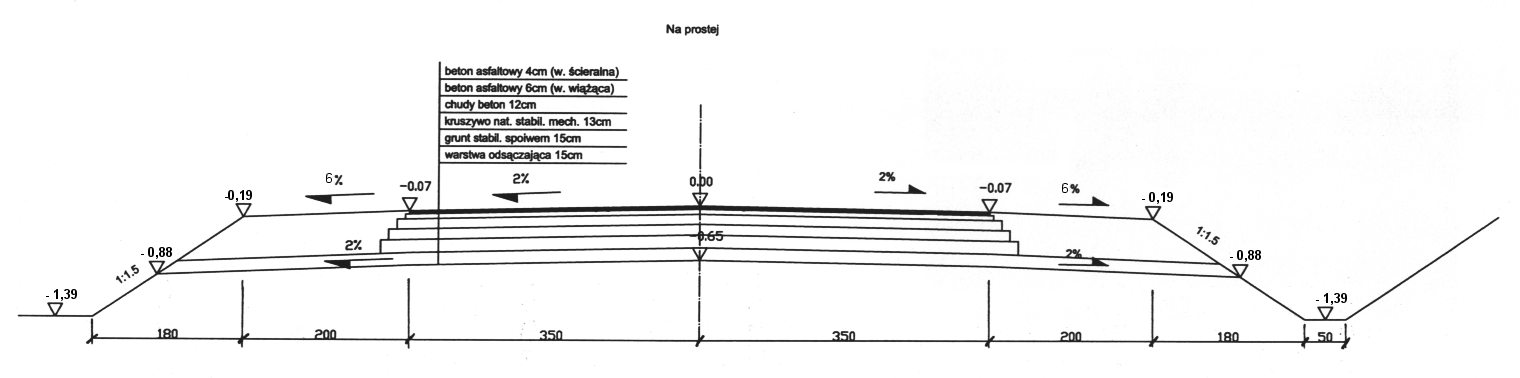

Przykładowy przekrój poprzeczny na prostej [tutaj]

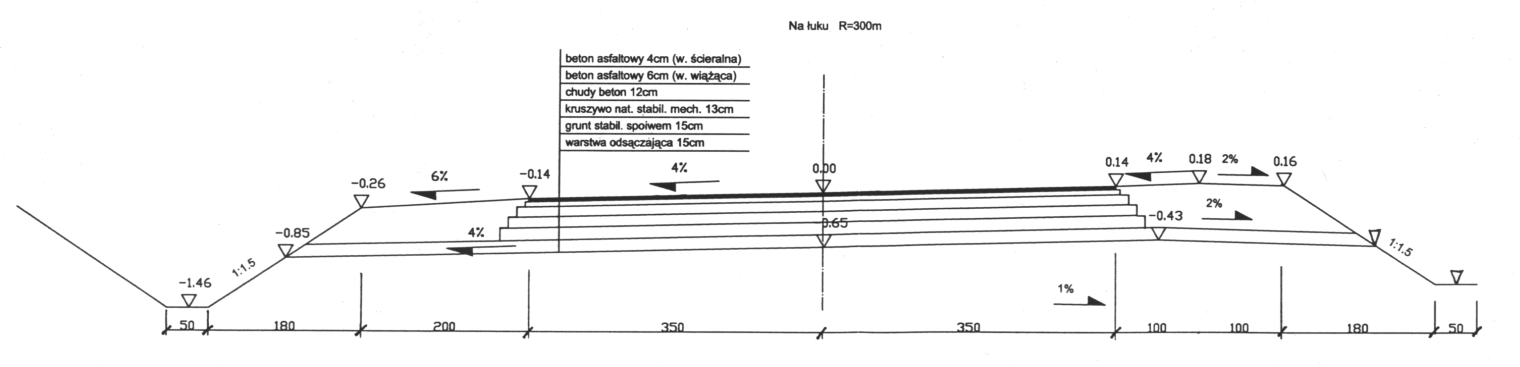

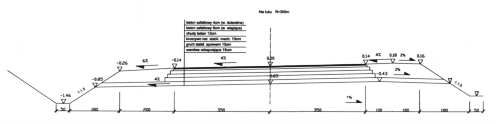

Przykładowy przekrój poprzeczny na łuku poziomym [tutaj]



• Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia 10 września 1998 r. w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie
  (Dz.U. Nr 43 z 1999 r.)
• Wytyczne projektowania dróg III, IV i V klasy technicznej. GDDP 1995

Idź do rozdziału: warunki techniczne - plan sytuacyjny - profil podłużny - przekroje poprzeczne - źródła





Przykłady rozwiązań projektowych można znajeźć

• w gablocie obok pokoju 424
• w materiałach drukowanych
• na serwerze ZIK (w przygotowaniu)
